Системы перемещения на основе вакуума обычно находятся между механическим движением и взаимодействием с поверхностью. Поведение зависит не только от силы всасывания, но и от того, как структура и уплотнение встречаются на контактной поверхности. Во многих конструкциях жесткость и гибкость уплотнения сочетаются, а не рассматриваются отдельно.

Всасывающие конструкции с металлическим каркасом появляются в конструкциях, где деформация становится проблемой при многократном позиционировании. В таких случаях часто выбирают конструкции на основе алюминия, поскольку корпус сохраняет форму, а уплотнительная часть меняет поверхность.

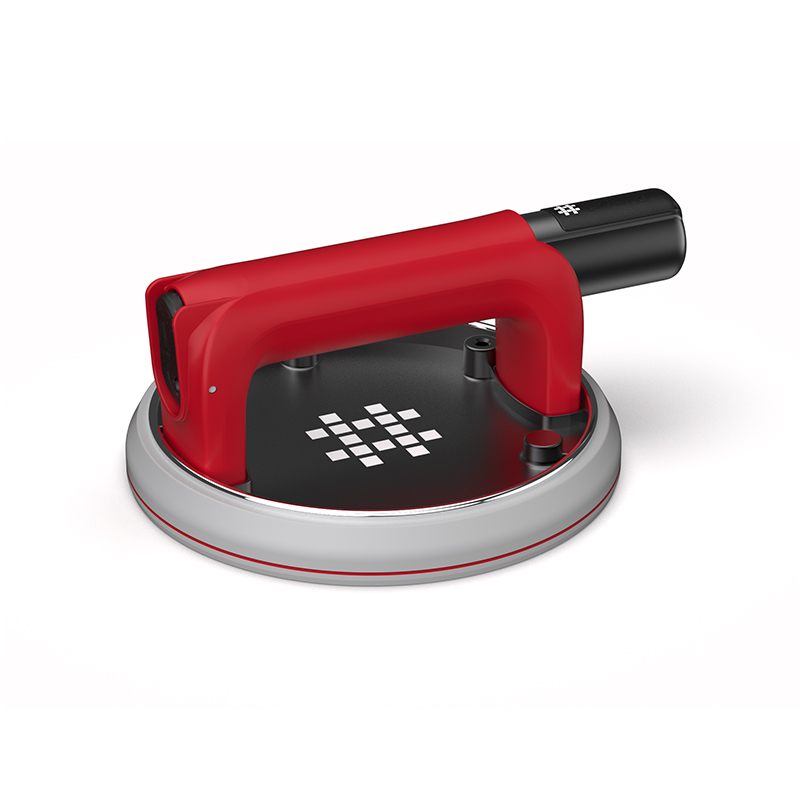

Что такое алюминиевая присоска и как она работает в промышленных вакуумных системах

Алюминиевая присоска — это не отдельный материальный компонент. Это ближе к комбинированной сборке, где металлическая оболочка окружает герметичную воздушную камеру, а фактическое сцепление происходит за счет разницы давления, а не сцепления материала.

Воздух удаляется из внутренней полости, а окружающее давление подталкивает конструкцию к контактной поверхности. В реальном использовании важен не только уровень вакуума, но и то, остается ли внутреннее пространство изолированным достаточно долго во время движения.

Типичное поведение конструкции:

• Алюминиевый корпус сохраняет геометрию при внешней нагрузке
• Уплотняющая кромка образует фактическую границу с воздухом.
• Полость действует как контролируемая зона низкого давления.

Система ведет себя по-разному в зависимости от того, насколько стабильными остаются эти три элемента во время работы.

Как алюминиевая присоска сочетает в себе металлическую конструкцию и конструкцию уплотнений для стабильного захвата

Взаимодействие между жесткими и гибкими частями не всегда симметрично. Металлическая часть не способствует непосредственному уплотнению, но без нее уплотнительный элемент теряет опору и контроль формы.

На практике алюминиевая рама уменьшает деформацию, которая в противном случае привела бы к искажению линии уплотняющего контакта. Уплотнительное кольцо затем компенсирует небольшие неровности, существующие на целевой поверхности.

В системах с алюминиевыми присосками небольшое несоосность между этими частями обычно более критично, чем абсолютный уровень силы.

Почему алюминий выбран для конструкции корпуса присоски из-за механической прочности и длительного использования

Алюминий используется в основном потому, что его жесткость и технологичность находятся в среднем диапазоне. Это не единственный вариант, но он имеет тенденцию вести себя предсказуемо, когда формируется из повторяющихся структурных частей.

Во время повторяющихся циклов корпус испытывает небольшие стрессовые изменения. Если конструкция слишком легко деформируется, уплотнительный интерфейс перестает работать стабильно. Если он слишком жесткий без адаптационных слоев, он может передавать нагрузку непосредственно на уплотнение.

Некоторые соображения по проектированию обычно включают в себя:

• Как конструкция реагирует на повторяющиеся циклы контакта
• Остается ли выравнивание стабильным после длительной эксплуатации?
• Как уплотнительная часть поддерживается механически

В конструкциях алюминиевых присосок металлическая часть связана не столько с удерживающей силой, сколько с поддержанием достаточно стабильной геометрии для правильного функционирования уплотнения.

Как шероховатость поверхности влияет на герметичность алюминиевой присоски и надежность захвата

Состояние поверхности часто влияет на производительность больше, чем внутренние изменения конструкции. Даже если система хорошо собрана, зона контакта может вести себя по-разному в зависимости от фактуры и микронеровностей.

Уплотнительное кольцо может компенсировать небольшие зазоры, но у него есть пределы. Когда изменение поверхности становится слишком неравномерным, воздушные пути образуются быстрее, чем система может поддерживать баланс давления.

В практическом наблюдении:

• Гладкие поверхности имеют тенденцию поддерживать контакт без перерыва.
• Слегка текстурированные поверхности сильно зависят от сжатия уплотнения.
• Неровные поверхности создают нестабильные зоны контакта, которые меняются во время движения.

Это одна из причин, почему производительность алюминиевой присоски часто оценивают вместе с целевой поверхностью, а не как изолированный компонент.

Какие факторы влияют на несущую способность алюминиевых присосок в реальных условиях работы?

Поведение нагрузки при вакуумной обработке редко определяется одним параметром. При фактическом использовании оно имеет тенденцию смещаться в зависимости от того, как стабильность давления взаимодействует с движением, состоянием контакта и реакцией уплотнения. Одна и та же структура может казаться стабильной в одной конфигурации и слегка непоследовательной в другой, даже если основная конструкция остается неизменной.

В системах с алюминиевыми присосками жесткий корпус помогает сохранять геометрию, но эффективное состояние удержания по-прежнему зависит от того, насколько хорошо сохраняется вакуумное пространство во время движения и как нагрузка передается через уплотнительную поверхность.

Некоторые влияющие элементы обычно появляются вместе, а не по отдельности:

• Баланс давления внутри герметичной полости
• Плотность контакта между уплотнением и поверхностью
• Направление и тип приложенной силы при перемещении
• Небольшие изменения в выравнивании во время повторяющихся циклов

Во многих реальных системах предельным моментом является не внезапный отказ, а постепенное снижение устойчивости в процессе работы.

Как конструкция уплотнительного кольца поддерживает стабильность вакуума в алюминиевых системах присосок во время эксплуатации

Его роль не ограничивается блокировкой воздуха. Он также справляется с небольшими неровными зонами, которые появляются во время контакта, особенно при движении или небольшой вибрации.

На практике уплотнительное кольцо обычно реагирует тремя способами:

• Сжатие неровностей поверхности
• Восстановление после сброса давления
• Перераспределение контактного напряжения по краям

Эффективность этой части зависит от того, насколько стабильно она поддерживает контакт при повторяющихся циклах. Если сжатие становится неравномерным, могут появиться воздушные пути, даже если общая структура кажется неповрежденной.

Еще один момент, который часто наблюдается при использовании, заключается в том, что эффективность уплотнения зависит не только от мягкости материала, но и от того, как кольцо поддерживается окружающей металлической конструкцией. Без стабильного корпуса кольцо может деформироваться, что снижает его способность сохранять непрерывную границу.

Что происходит с производительностью алюминиевой присоски в условиях вибрации и движущихся промышленных сред

Движение представляет собой проблему другого типа по сравнению со статическими условиями. При вибрации или непрерывном движении контактный интерфейс перестает оставаться стабильным в фиксированном состоянии. Вместо этого он слегка смещается, и эти небольшие сдвиги накапливаются со временем.

В системах с алюминиевыми присосками жесткий корпус помогает уменьшить перемещение конструкции, но не может полностью устранить микроизменения на уплотняющей кромке. Этих небольших изменений часто бывает достаточно, чтобы повлиять на баланс внутреннего давления.

Типичное поведение, наблюдаемое во время движения, включает:

• Небольшие изменения в положении контакта между уплотнением и поверхностью
• Временное снижение плотности уплотнения во время пиков вибрации.
• Постепенное изменение удержания давления в течение повторяющихся циклов.

В таких условиях система обычно не выходит из строя мгновенно. Вместо этого производительность имеет тенденцию колебаться, особенно когда текстура поверхности неровная или когда выравнивание не поддерживается идеально во время движения.

На практике вибрация обнажает слабые места, которые не видны при статических испытаниях. Эти слабые места часто связаны с целостностью уплотнения, а не с прочностью конструкции.

Когда использовать алюминиевые присоски для оборудования автоматизации и роботизированных погрузочно-разгрузочных работ

Выбор компонента вакуумной обработки часто зависит не столько от меток характеристик, сколько от соответствия механического поведения системным требованиям. Всасывающие конструкции на основе алюминия обычно рассматриваются в тех случаях, когда в системе контролируемого движения важны стабильность геометрии и повторяемость позиционирования.

В средах автоматизации решение обычно принимается в ситуациях, когда:

• Цикл обработки включает в себя многократное позиционирование на одинаковых поверхностях.
• Структурная деформация должна оставаться ограниченной во время эксплуатации.
• Контактный интерфейс должен оставаться неизменным на протяжении нескольких циклов.
• Система включает движение, которое может привести к незначительным смещениям центровки.

Алюминиевая присоска системы используются не обязательно из-за более высоких требований к силе, а в большей степени потому, что они сохраняют предсказуемую форму при повторяющемся механическом взаимодействии.

В некоторых случаях выбор также обусловлен практическими соображениями сборки. Стабильный корпус облегчает интеграцию в роботизированные манипуляторы или системы крепления, особенно когда несколько устройств работают параллельно.

Точка принятия решения обычно не изолирована. Часто он находится между состоянием поверхности, поведением движения и тем, какие изменения может выдержать система, не влияя на последующие шаги.
